CSDM-F系列數顯頻率表


高精度測量單相交流頻率，提供數碼管顯示，本地?cái)?shù)據査詢，支持RS－485通訊， Modbus－RTU協議，支持開關量輸入、開關量輸出、模擬量變送輸出，輔助電源：AC／DC85V265V、AC220V、AC380V、AC100V、DC48V、DC24V，多種外形選擇，滿足不同柜體電氣回路的要求。



立即詢價 （周一至周五 9:00-18:00）




規格選型

型號    功能測量擴展功能（選配）顯示開孔尺寸
頻率開關量輸入開關量輸出變送輸出通訊接口LEDLCD
CSDM-1F8√2211√—152×76
CSDM-1F5√2211√—111×111
CSDM-1F3√2211√—76×76
CSDM-1F7√2211√—114×56
CSDM-1F6√2211√—92×45
CSDM-1F4√2211√—92×92
CSDM-1F2√√—68×68
CSDM-1F1√√—45×45



產品特點

Product features


● 高精度測量單相交流頻率；

● 提供數碼管顯示，本地?cái)?shù)據査詢；

● 支持RS－485通訊， Modbus－RTU協議；

● 支持開關量輸入、開關量輸出、模擬量變送輸出；

● 輔助電源：AC／DC85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V；

● 多種外形選擇，滿足不同柜體電氣回路的要求；






安裝說明

Installation instructions

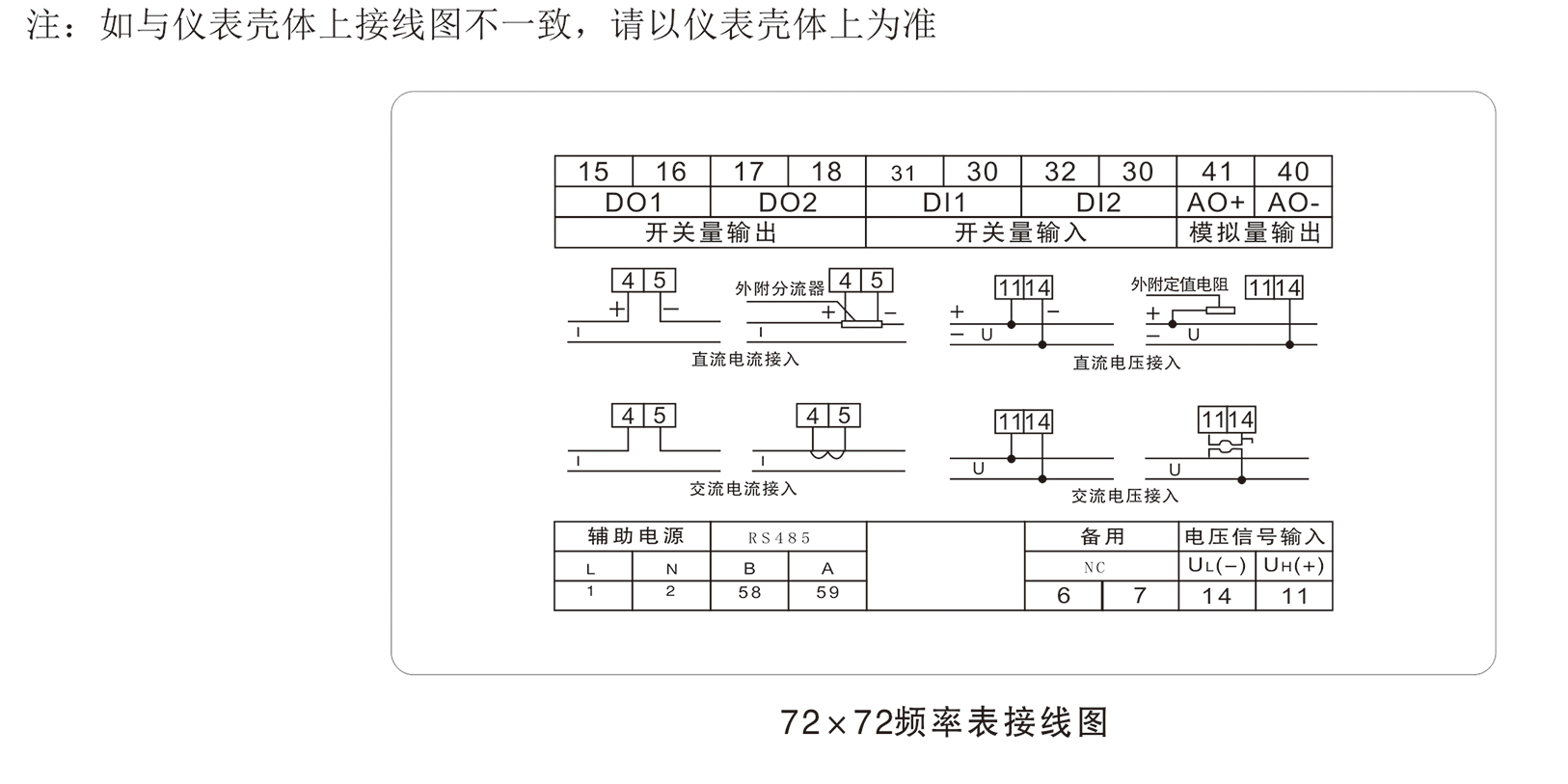

端子排列圖（典型）

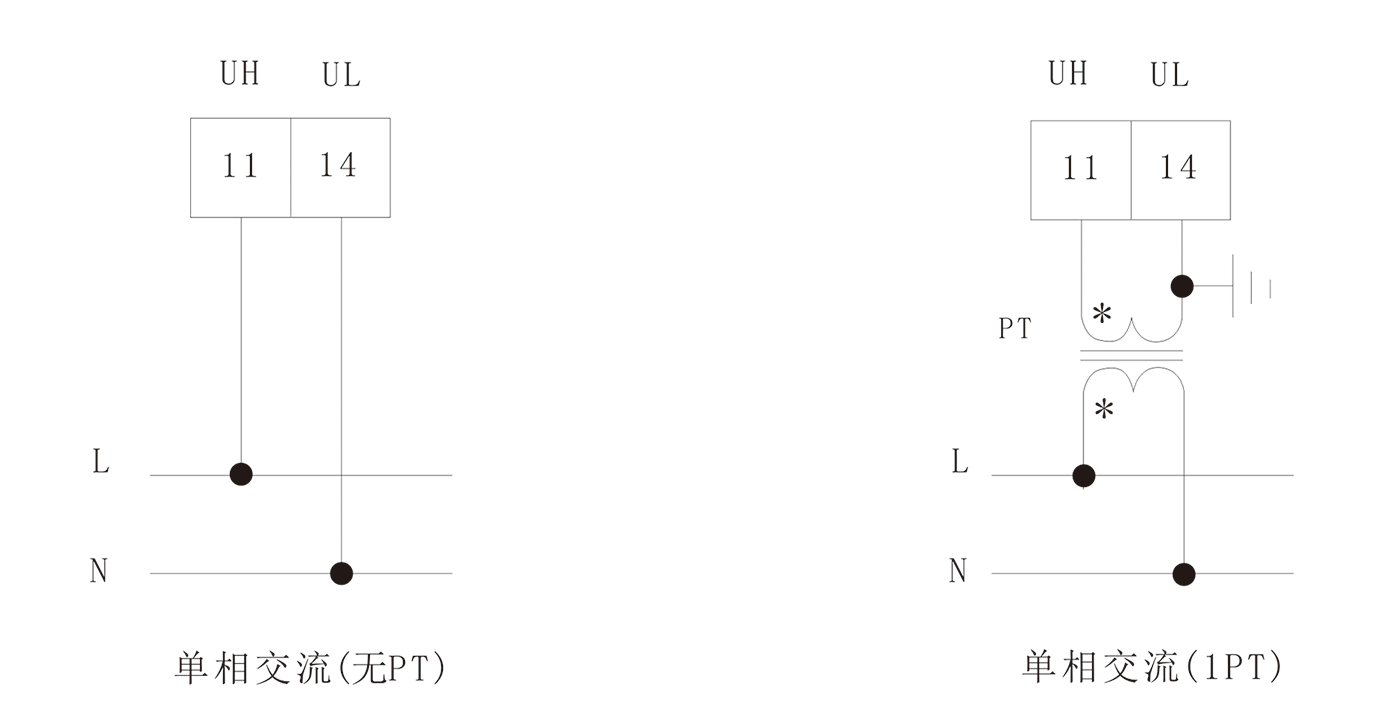

典型信號接線圖



典型信號接線圖




測量精度頻率±0.02Hz
信號輸入接線方式單相
額定電壓AC 57.7V、AC 100V、AC 220V、AC 380V
過負載1.2倍（持續），2倍/1秒（瞬時）
功耗﹤1VA/相
阻抗﹤300KΩ
頻率45~65Hz
輔助電源工作范圍AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V
功耗﹤4VA
功能模塊通訊接口1路RS-485通訊，Modbus-RTU協議，波特率2400~9600bps,默認2400bps
開關量輸入支持2路干結點輸入
開關量輸出支持2路繼電器輸出，容量：AC 250V/5A,DC 30V/5A
變送輸出支持1路模擬量輸出：0/4~20mA或0~5/10V
環境工作溫度﹣10℃~﹢55℃
存儲溫度﹣25℃~﹢70℃
相對濕度≤93％，無腐蝕性氣體場所
海拔≤2500m
安全絕緣電阻＞100MΩ
交流耐壓AC 2KV
電磁兼容性能靜電放電4級
電快速瞬變脈沖群4級
浪涌（沖擊）4級
外形尺寸面框尺寸120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
開孔尺寸111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76
